Informazioni di Base
- Model No.: FYV
- Attuatore : Manuale
- Materiale : Acciaio al carbonio
- Struttura : Y-Global valvola a globo
- Tenuta Form : Valvola a globo a soffietto
- Stem Posizione Discussione : All'interno dello stelo valvola a globo vite
- Applicazione : Fodera Fluoro Valve , Dell'ago Tipo valvola a globo , Valvola a globo criogenica , Acciaio forgiato valvola a globo , Valvola a globo a soffietto
- Standard : DIN , ANSI , JIS
Informazioni Aggiuntive..
- Trademark: FYV
- Packing: Plastic+Wooden Box
- Standard: API/ISO/CE/GB
- Origin: Wenzhou, Zhejiang, China
- HS Code: 8481804090
- Production Capacity: 12000 Tons/Year
Descrizione del prodotto

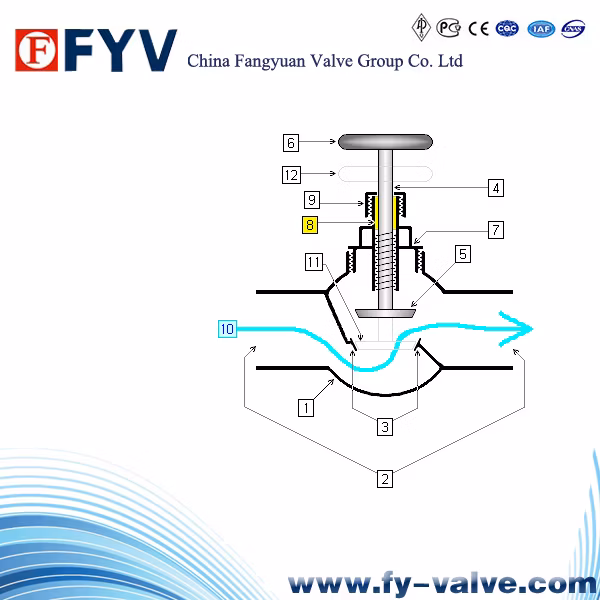

Costruzione della valvola di globo della guarnizione di muggito
No | Nome di parte | Materiale |
1 | Corpo | WCB CF8, CF8M, CF3, CF3M |
2 | Disco | 25.1Cr13.2 Cr13.1Cr18Ni9Ti 0Cr18Ni12Mo2Ti, 20Cr1Mo1V, 25Cr2MoV |
3 | Pin | 25.1Cr13.2 Cr13.1Cr18Ni9Ti 0Cr18Ni12Mo2Ti, 20Cr1Mo1V, 25Cr2MoV |
4 | Gambo | 25.1Cr13.2 Cr13.1Cr18Ni9Ti 0Cr18Ni12Mo2Ti, 20Cr1Mo1V, 25Cr2MoV |
5 | Il muggito monta | 1Cr18Ni9Ti, 304.316.304L, 316L |
6 | Guarnizione | Grafite flessibile + acciaio inossidabile, PTFE |
7 | Cofano | WCB CF8, CF8M, CF3, CF3M |
8 | Bullone | 0Cr18Ni12Mo2Ti 35Cr1Mo1V, 25Cr2MoV |
9 | Noce | 0Cr18Ni12Mo2Ti 35Cr1Mo1V, 25Cr2MoV |
10 | Imballaggio | Grafite flessibile, PTFE |
11 | Ghiandola | WCB CF8, CF8M, CF3, CF3M |
12 | Noce del giogo | ZQA19-4 |
13 | Rotella di mano | WCB, QT400-18 |
Muggire le dimensioni di external e del collegamento della valvola di globo della guarnizione
Modello | WJ41H (F) - 16 | |||||||||||||||
Pressione | PN16 | |||||||||||||||
formato | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | |
H | 190 | 195 | 225 | 260 | 280 | 310 | 340 | 395 | 435 | 470 | 535 | 590 | 630 | 680 | 720 | |
W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 | |
Peso (chilogrammi) | 5 | 5 | 5.5 | 11 | 13.5 | 19 | 26 | 36 | 46 | 74 | 102 | 168 | 270 | 420 | 620 | |
Modello | WJ41H (F) - 25 | ||||||||||||||
Pressione | PN25 | ||||||||||||||
formato | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
H | 190 | 195 | 225 | 260 | 280 | 310 | 340 | 395 | 435 | 470 | 535 | 590 | 630 | 680 | 720 |
W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
Peso (chilogrammi) | 5 | 5 | 5.5 | 11 | 14 | 20 | 27 | 37 | 48 | 77 | 105 | 172 | 310 | 520 | 690 |
Modello | WJ41H (F) - 40 | |||||||||||||||
Pressione | PN40 | |||||||||||||||
formato | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | |
H | 190 | 195 | 225 | 260 | 280 | 310 | 340 | 395 | 435 | 470 | 535 | 590 | 630 | 680 | 720 | |
W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 | |
Peso (chilogrammi) | 5 | 5 | 5.5 | 11 | 14.5 | 21 | 28 | 39 | 50 | 80 | 108 | 176 | 350 | 590 | 790 | |
Standard
Disegno e Manufacture: ANSI B16.34, BS1873
Faccia a faccia (capo a capo): ANSI B16.10
Collegamento flangiato: all'ANSI B16.5
Estremità saldata estremità: ANSI B16.25
Prova e controllo: API598
Cuscinetto del cuscinetto reggispinta a sfere di Anti-attrito del A.: Riduce l'attrito fra le parti di accoppiamento per accertarsi del funzionamento regolare
Vite del B. Grub: Fissa la noce del giogo nel cofano
Capezzolo del C. Grease: Fornisce il lubrificante alle parti di accoppiamento
